Z41F4-1.6、2.5、4.0、6.4閘閥

　　一. 通用閘閥用途：

　　閘閥的啟閉是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節的節流。閘板打兩個密封面，常用的模式閘板閥的一個密封面形成模形，模形角隨閥門參數而異,通常為5°介質溫度不高時為2°52。模式閘閥的閘板可以做成一個整體，叫做剛性閘板;也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差, 這種閘板叫做彈性閘板。

　　閘板關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥采用強制密封的，即閥門關閉時, 要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。

　　閘閥的閘板隨閘桿一起作直線運動的.叫升降桿閘閥(亦叫明桿閘閥)。通常在升降桿上 的導槽。將旋轉運動鞋變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏Α?/span>

　　開啟閘閥門時，當閘板提升高度等于閥門通 徑1：1時，流體的通道完全精通，但在運行時 此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象，通常在開到頂點位置上，再倒回1/2-1圖,作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置(即行程)來確定。

　　二、閘閥具有以下優點:

　　1、流體阻力小.密封而受介質的沖刷和腐蝕小。

　　2、開閉較省力。

　　3、介質流向不受限制.不擾疏、不降低壓力。

　　4、形體簡單。結構長度短，制造工藝性好，

　　適用范圍廣.

　　三、閘閥的缺點如下:

　　1、密封面之間易引起沖蝕和擦傷。維修比較困難。

　　2、外形尺寸較大，開啟需要一定空間，開閉時間長。

　　3、結構較復雜。

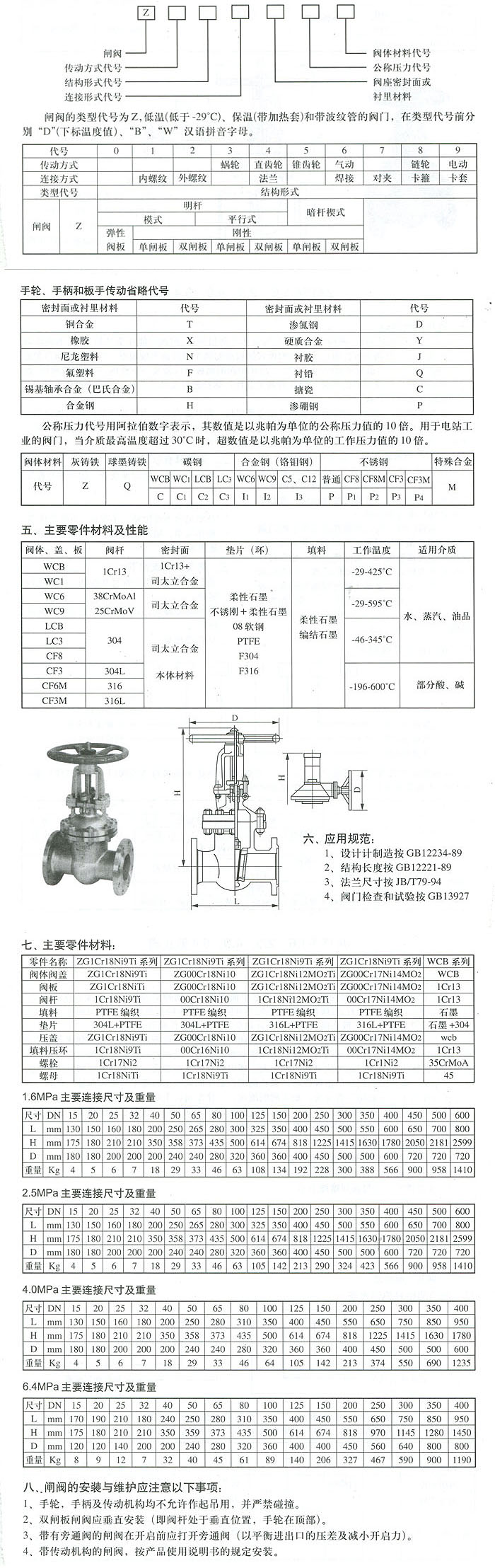

　　四、閥門的型號編制方法
