控制閥法蘭尺寸

　　一、使用溫度與工作壓力的關系:

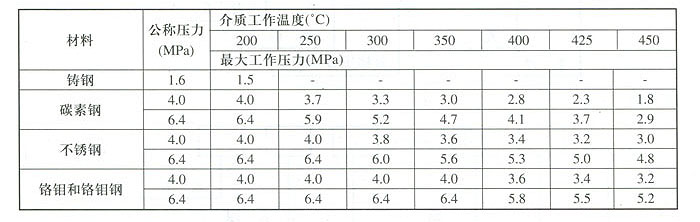

　　調節閥、管子及管路附件的公稱壓力、工作壓力、使用溫度的關系見表一

　　二、法蘭與管子連接的常見型式:

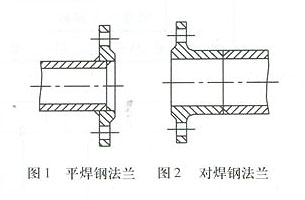

　　法蘭與管子連接的常見型式見圖1,圖2

　　三、法蘭密封型式:

　　法蘭密封型式

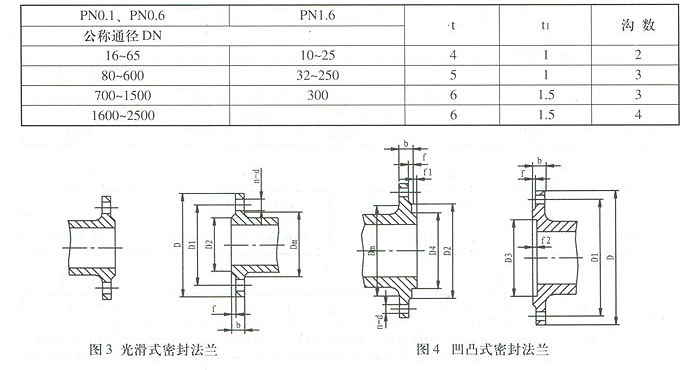

　　公稱壓力PNO.1、PNO.6, PN 1.6的調節閥法蘭采用光滑式.與之配用的法蘭也為光滑式，密封型式見圖3及表4.

　　公稱壓力PN4.0, PN6.4的調節閥采用凹式，與之配用的法蘭為凸式，密封型式見圖4.
